При условии, что скважина на воду не слишком глубокая и применяется для полива, снабжать ее автоматикой нет надобности. Если вода поступает в дом, если применяется сложное водоснабжение, автоматика необходима обязательно.

Что из себя представляет современная автоматика для скважин, основные схемы

«Автоматика» — это совокупность реле и датчиков, которые контролируют, регулируют и защищают силовое оборудование. Главное назначение автоматики для скважин — систематизировать функционирование насосного оборудования и защитить от факторов, способных повредить насосы.

Получили распространение 2 основные схемы автоматического управления насосами:

  1. Первая схема в обязательном порядке включает специальный накопительный резервуар, и управление происходит по уровню воды в резервуаре.
  2. Автоматизация скважин второго типа основана на контролировании давления в системе. В связи с этим основной компонент тут — датчик давления.

Для автоматизации домашней скважины часто выбирают вариант с датчиком давления, однако ставят и баки. При маленьком расходе воды легче поддерживать нужное давление, а риск гидроудара сводится почти к нулю.

Разновидности автоматики для скважин

Выделяют 3 разновидности автоматики для скважин трех поколений.

Автоматика для скважин первого поколения

Это наиболее популярная и недорогая, но при этом проверенная и надежная система. Вполне может быть установлена своими силами. Состоит из 3-х устройств:

  • Реле давления, располагающееся в гидроаккумуляторе. Во время расхода воды давление в гидроаккумуляторе понижается, как только доходит до предела, реле автоматически запускает насос. Когда бак заполнится и давление достигнет своего верхнего предела, насос отключается.
  • Гидроаккумулятор (мембранный бак) — осуществляет роль накопителя воды.
  • Датчик сухого хода — отключает насос при отсутствии воды в камере, не давая возможности перегреваться и работать «всухую».

Очень часто автоматика для скважин первого поколения продается в сборе вместе с самовсасывающим насосом — в виде насосных станций. Для автоматизации скважины до 15 метров глубиной подобные станции будут самым лучшим решением.

Когда система монтируется для погружных насосов, туда входят поплавки-выключатели, которые выключают насос, если уровень воды падает, дабы он не работал без воды и не перегрелся.

Автоматика скважин второго поколения

Для автоматизации используется электронный блок, его датчики устанавливаются в водопроводную систему и на сам насос. Гидроаккумулятор не устанавливается. Датчики в водопроводе отвечают на давление воды: когда давление опускается ниже требуемой величины, на блок управления поступает сигнал, и насос запускается. Когда давление восстановлено — снова срабатывают датчики, и силовое оборудование выключается.

Система весьма сложная и требует знания электротехники. Используется при автоматизации скважин с погружным насосом.

Автоматика третьего поколения

Представляет эффективную и надежную электронную систему, позволяющую существенно экономить электроэнергию и ресурсы силового оборудования. Обеспечивает практически 100% защиту двигателя насоса от скачков напряжения в электросети и перегрева.

Система монтируется без мембранного бака. Главное отличие от второго поколения — контроль мощности насоса исходя из разбора воды. В системах первых 2-х поколений насосы включаются на полную мощность. Автоматика 3-го поколения гарантирует оборудованию работу в экономичном режиме, оберегая от досрочного выхода из строя.

Автоматизация скважин подобного типа выполняется и настраивается специалистами. На осуществлении работ этого профиля специализируется, в частности, общество vodabur.

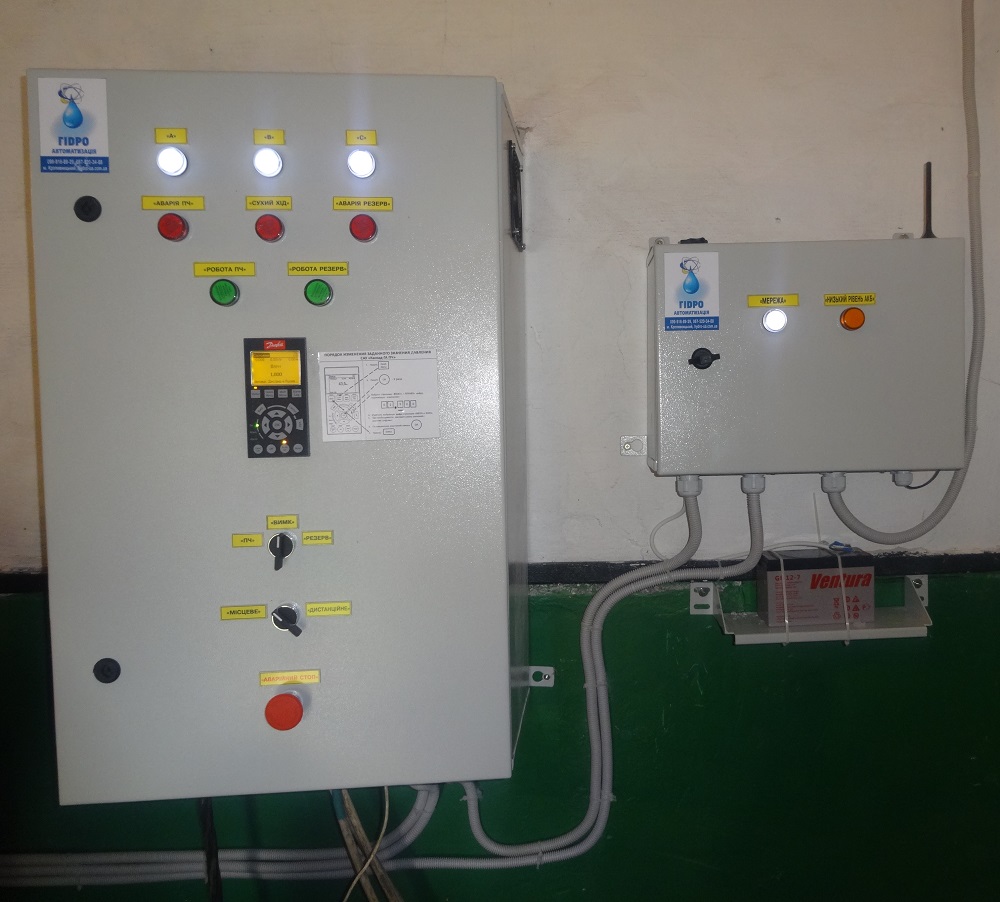

Для каких целей необходим шкаф управления

Шкаф управления насосом используется не только промышленными предприятиями и жилищно-коммунальными объектами. В последние годы они устанавливаются в частных домах в целях удобства управления автоматизированным водоснабжением.

С помощью шкафа можно управлять электродвигателями как одного, так и сразу нескольких насосов.

Шкаф управления осуществляет такие опции:

  • оптимизирует и координирует функционирование сразу нескольких насосов.
  • предоставляет данные о работе каждого агрегата.
  • отслеживает в системе уровень и температуру воды.
  • контролирует работоспособность частотного преобразователя.
  • гарантирует плавный, безопасный запуск двигателя.

Когда насосов несколько, шкаф обеспечивает попеременную работу приборов. Это, во-первых, спасет от быстрого изнашивания, и не помогает заиливаться насосу.

Шкаф управления насосом может иметь в настоящее время разную комплектацию, в зависимости от количества насосов. Устройство облегчает управление системой водоснабжения.
